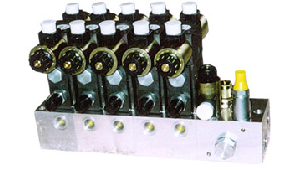

Mit dem Hydraulikventil SER.... wird höchste Flexibilität erreicht. Ein SER-Ventil arbeitet in seiner einfachsten Ausführung als Wegeventil. Wenn es die Anwendung erfordert, können weitere Funktionen integriert werden; bis zum lastunabhängigen, elektrischen ferngesteuerten Proportionalventil für Load-Sensing-Systeme. Die vielen Kombinationsmöglichkeiten lassen flexible und wirtschaftliche Lösungen zu. Der Load-Sensing fähige Steuerblock setzt sich zusammen aus einer Eingangsplatte mit integrierter Volumenstrombegrenzung und Druckabsicherung. In Längsverkettung folgen die gewünschten Steuerungssegmente. Den Steuerblockabschluss bildet die Abschlussplatte. Die Längsverkettungslänge ist bei dem SER97.. Steuerblocksystem nicht begrenzt. Bei Längsverkettungslängen mehr als 400mm bzw. 2000mm bekommen die Steuerblöcke eine stabilisierende Traverse. Parallel dazu sind auch die Höhenverkettungen entsprechend ausbaubar.
|
| Bild | Bezeichnung | Beschreibung |
 | Längsverkettung / Eingangs-Steuersegment SER9710C Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Eingangsplatte SER9710C als Längsverkettung für die Mobil- und Stationärhydraulik. Druck- und bedarfsgeregelte Komponente (Load Sensing) für den Bereich von 0-320 bar und 0-150 l/min.
|
 | Längsverkettung / Eingangs-Steuersegment SER9710Z Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Eingangsplatte SER9710Z als Längsverkettung für die Mobilhydraulik. Druck- und bedarfsgeregelte Komponente (Load Sensing) für den Bereich von 0-250 bar und 0-150 l/min.
|

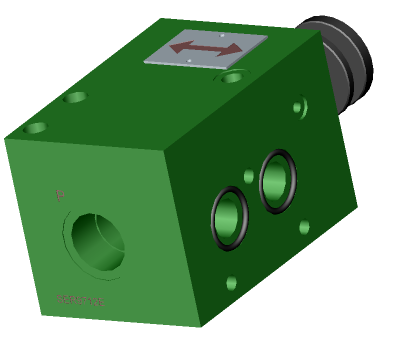

 | Längsverkettung / Eingangs-Steuersegment SER9712E Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Eingangsplatte SER9712E als Längsverkettung für die Mobilhydraulik. Druck- und bedarfsgeregelte Komponente (Load Sensing) für den Bereich von 0-250 bar und 0-150 l/min. Einstellbetätigung für den Betrieb von Konstant- oder Verstellpumpen (Stellscheibe).
Download der technischen Daten
|
 | Längsverkettung / Eingangs-Steuersegment SER9712B Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Eingangsplatte SER9712B als Längsverkettung für die Mobil- und Stationärhydraulik. Druck- und bedarfsgeregelte Komponente (Load Sensing) für den Bereich von 0-250 bar und 0-250 l/min.
Download der technischen Daten
|
 | Längsverkettung / Unterplatte SER9705P Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Unterplatte für 2 Verbraucher NG06 (Cetop3) bis zu 250 bar und 50 l/min. Die Höhenverkettung kann entsprechend der Kundenvorgabe nach Steuerungswunsch projektiert werden.
|
 | Längsverkettung / Unterplatte SER9705S Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Unterplatte für einen Verbraucher NG06 (Cetop3) bis zu 250 bar und 50 l/min. Die Höhenverkettung kann entsprechend der Kundenvorgabe nach Steuerungswunsch projektiert werden.
|
 | Längsverkettung / Unterplatte SER9705T Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Load Sensing fähige Unterplatte für einen Verbraucher NG06 (Cetop3) bis zu 250 bar und 60 l/min. Die Höhenverkettung kann entsprechend der Kundenvorgabe nach Steuerungswunsch projektiert werden.
|
 | Längsverkettung / Unterplatte SER9707D Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Unterplatte für einen Verbraucher NG06 (Cetop3) bis zu 320 bar und 50 l/min. Die Höhenverkettung kann entsprechend der Kundenvorgabe nach Steuerungswunsch projektiert werden.
|
 | Längsverkettung / Zwischenplatte SER9707R Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Zwischenplatte mit Prop. Stromregelventil (elektrisch) für einen Verbraucher NG06 (Cetop3) bis zu 320 bar und 50 l/min. Die Höhenverkettung kann entsprechend der Kundenvorgabe nach Steuerungswunsch projektiert werden.
|
 | Längsverkettung / Unterplatte SER9707Y Category: 1. Load-Sensing fähige Wege-Proportional-Ventile |
Unterplatte ohne Höhenverkettung für einfach wirkenden Verbraucher bis 25 l/min und 250 bar.
|
